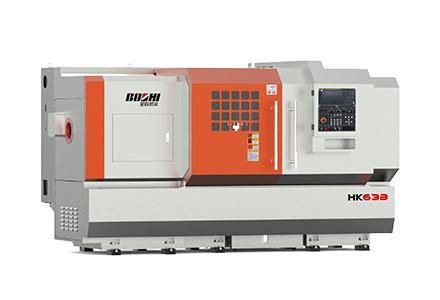

HK63B系列車床是一款三檔手動變速、檔內無極調速的簡式數控車床，標配GSK25Ti數控系統，可選配FANUC系統；可用于加工各種形狀的盤類零件、環狀零件、軸類零件，能滿足內外圓、臺階、錐面、球面、螺紋等各種車削加工；適合于黑色金屬、不銹鋼、合金鋼等材料的車、鏜、鉆、攻絲加工；該機床配置靈活，可根據工藝的要求選配液壓卡盤、液壓尾座、可配置四工位立式刀架（標配）、或臥式六工位刀架；可實現多品種、大批量產品的加工；是一種高效、高性價比的加工設備。
產品特點：
1）采用高強度大跨距鑄鐵床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久；
2）機床的主軸箱通過齒輪傳動，三檔變速，檔內無級，最大輸出扭矩可達1265 N·m，主軸最高轉速達1120 r/min；

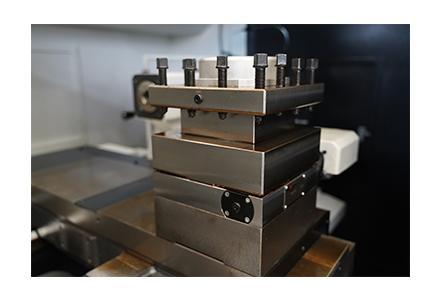

3）采用電動刀架，換刀快、穩定可靠；
4）配備分離式水箱，清理維護方便。
適用行業：
適應輕工、機械、汽車、摩托車等多個行業。
|
|
項 目 |
單位 |
參 數 |
|||
|
加工范圍 |
床身上最大回轉直徑 |
mm |
φ630 |
|||
|
床鞍上最大回轉直徑 |
mm |
φ360 |
||||
|
最大車削直徑 |
mm |
φ630/φ500① |
||||
|
最大加工長度 |
mm |
710/610① |
1260/1160① |
1760/1660① |
2760/2660① |
|
|
兩頂尖距 |
mm |
1000/900① |
1500/1400① |
2000/1900① |
3000/2900① |
|
|
主軸 |
主軸孔徑 |
mm |
φ105 |
|||
|
主軸頭型式 |
|
A2-11 |
||||
|
卡盤直徑 |
mm |
Ф315 |
||||
|
主軸軸承內徑 |
mm |
Ф160 /Ф140 /Ф130 |
||||
|
主軸轉速 |
r/min |
20-210 (低速檔) 37-373 (中速檔) 112-1120 (高速檔) |
||||
|
主軸最大扭矩 |
N·m |
1265 |
||||
|
床鞍 |
床身導軌寬度 |
mm |
560 |
|||
|
X/Z向快進速度 |
m/min |
6/7 |
6/6 |
|||
|
X/Z向行程 |
mm |
370/760 |
370/1310 |
370/1810 |
370/2810 |
|
|
刀架 |
刀具尺寸（車削/鏜孔） |
mm |
32×32/Φ32 |
|||
|
刀架裝刀容量 |
|
4/6① |
||||
|
刀臺寬度 |
mm |
240×240 |
||||
|

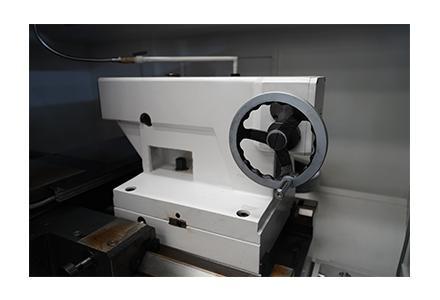

尾座 |
尾座套筒直徑 |
mm |
Ф120 |
|||
|
尾座套筒錐度 |
MT.NO |
5 |
||||
|
尾座套筒最大行程 |
mm |
250（150 臥式六工位液壓尾座） |
||||
|
其 它 |
電源 |
kVA |
25 |
|||
|
主電機 |
kW |
11 |
||||
|
機床外形尺寸（長×寬×高） |
mm |
3250×2000×1850 |
3650×2000×1850 |
4150×2000×1850 |
5150×2000×1850 |
|
|
凈重量 |
kg |
4600 |
5100 |
5600 |
6100 |
|
|
|
機床標準承重1200Kg，最大承重1500Kg |
|||||
|
注：(1)①：“/”后尺寸，為配置臥式六工位刀架時的機床參數（刀盤回轉直徑以φ383計）。 (2)增大刀架規格將會影響機床最大車削直徑。 |
||||||
