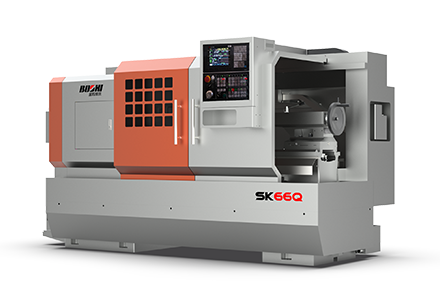

SK66Q系列車床是一款三檔手動變速的簡式數控車床。適應輕工、機械、汽車、摩托車等多行業用戶的多品種、大批量產品的加工。
產品特點：
1）采用高強度鑄鐵床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久。
2）機床的主軸箱通過齒輪傳動，三檔變速，檔內無級，最大輸出扭矩可達800N·m，主軸最高轉速達1620 r/min。
3）X軸采用同步帶輪傳動，Z軸采用伺服電機與滾珠絲杠直接連接，可獲得更高的加工精度。
4）導軌、滾珠絲杠副采用集中自動稀油潤滑，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，保證了滾珠絲杠副和導軌的使用壽命。
適用行業：
適應輕工、機械、汽車、摩托車等多行業用戶的多品種、大批量產品的加工。
|
項 目 |
單位 |
SK66Q |
||||
|
床身上最大回轉直徑 |
mm |
φ660 |
||||
|
床鞍上最大回轉直徑 |
mm |
φ440 |
||||
|
最大車削直徑 |
mm |
φ550/350 |
||||
|
最大工件長度 |
mm |
750/620; 1000/870; 1500/1370; 2000/1870; |
||||
|
最大車削長度 |
mm |
570/500; 820/750; 1320/1250; 1820/1750; |
||||
|
主軸孔徑 |
mm |
φ82 |
||||
|
主軸頭型式 |
mm |
ISO702/ⅠA2-8 |
||||
|
主軸轉速 |
r/min |
3檔 無級 21-1620 |
||||
|
H:1620-1620 M:66-660 L:21-210 |
||||||
|
主軸最大輸出扭矩 |
N.m |
800 |
||||
|
快進速度 |
m/min |
X軸：6 Z軸：6/8(2000為6) |
||||
|
絲杠螺距 |
mm |
X向: 5 Z向: 6 |
||||
|
刀架裝刀容量 |
|
4(標準配置)/6(選擇配置) |
||||
|
刀臺寬度 |
mm |
200X200 |
||||
|
刀架允許最大刀具截面 |
mm |
25×25/φ32（鏜刀孔） |
||||
|
刀架行程 |
mm |
X向:275/235（六工位刀架） |
||||
|
Z向: 600/850/1350/1850 |
||||||
|
尾座套筒直徑 |
mm |
φ75（φ80 液壓尾座） |
||||
|
尾座套筒錐度 |
|
MT No.5（MT No.3 活主軸液壓尾座） |
||||
|
尾座套筒最大行程 |
mm |
150（130 液壓尾座） |
||||
|
主電機 |
Kw |
7.5 |
||||
|
注：“/”后尺寸，為配置臥式六工刀架時的機床參數（刀盤回轉直徑以φ360計） |
||||||
|
機床外型尺寸 (長×寬×高)
|
mm
|
750 |
2450×1500×1700 |
|||
|
1000 |
2700×1500×1700 |
|||||
|
1500 |
3200×1500×1700 |
|||||
|
2000 |
3700×1500×1700 |
|||||
|
機床凈重 |
kg |
機型 |
750 |
1000 |
1500 |
2000 |
|
凈重量 |
2480 |
2600 |
2850 |
3100 |
||
