CK7670LE
產品介紹：

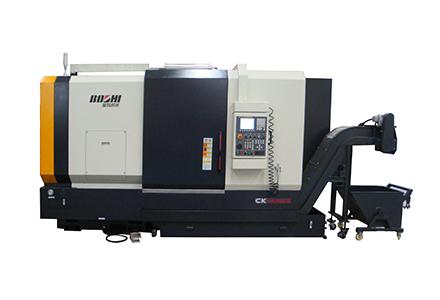

CK7670LE是專門針對汽車、摩托車行業的鋁合金輪轂進行高速、高精車削加工而開發的全功能數控車床，最大可加工24"輪轂。
產品特點：
1）機床采用整體式斜床身結構，強度高吸震性好；
2）Z軸絲杠加裝螺旋彈簧式絲杠防護罩，可杜絕鋁屑進入絲杠內部，有效保護絲杠及延長絲杠壽命；

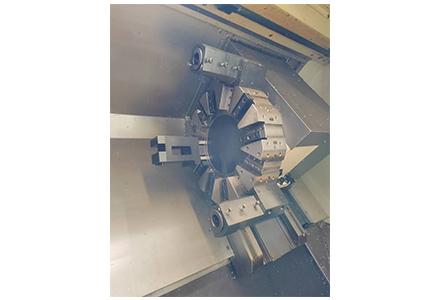

3）配備臺灣12工位臥式液壓刀架，換刀快、精度高；
4）大流量冷卻及沖屑系統，保證加工過程充分冷卻；
5）排屑器輸送量大，噪音小，設有過載保護裝置，運行安全可靠，適合多種材質的碎屑和卷屑使用。
適用行業：
適用于汽車、摩托車行業輪轂加工。
技術規格：
|
項 目 |
單位 |
規格參數 |
|
|
加 工 范 圍 |
床身上最大回轉直徑 |
mm |
Φ830 |
|
床鞍上最大回轉直徑 |
mm |
Φ650 |
|
|
最大車削直徑 |
mm |
Φ680 |
|
|
最大車削輪轂直徑 |
in |
24 |
|
|
主
軸 |
主軸頭型式 |
GB5900.1 |
A2-11 |
|
主軸錐孔規格 |
公制 |
1:20 |
|
|
主軸通孔直徑 |
mm |
Φ105 |
|
|
主軸軸承直徑 (前/后) |
mm |
Φ160/Φ140 |
|
|
主軸轉速 |
r/min |
22-2200 |
|
|
主電機功率(連續/30分鐘) |
kW |
37/45 |
|
|
主軸最大輸出扭矩 |
Nm |
670 |
|
|
床
鞍 |
傾斜角度 |
DEG |
45° |
|
移動距離 X/Z |
mm |
360/880 |
|
|
快速移動速度 X/Z |
m/min |
16/20 |
|
|
伺服電機扭矩 X/Z |
Nm |
22/30 |
|
|
滾珠絲杠直徑 X/Z |
mm |
Φ40/Φ50 |
|
|
刀 架 |
刀位數 |
|
12 |
|
刀具尺寸 (車削/鏜孔) |
mm |
32X32/Φ50 |
|
|
其 它 |
電源容量 |
kVA |
60 |
|
體積（長×寬×高） 含側置排屑器 |
mm |
5580×2490×2460 |
|
|
機床重量 |
kg |
10000 |
